Matériel de condamnation et décondamnation : Le coeur de la procédure de consignation

Le Guide d'achat du matériel de consignation déconsignation

La procédure de consignation réglemente la mise en place des étapes de la condamnation des flux électriques, hydrauliques et mécaniques dans une entreprise. Elle est réglementée par la norme NF EN 1037. Elle définit les procédures internes à respecter, les personnels habilités à les mettre en place et le matériel de consignation à utiliser.

Elle comprend 5 étapes :

1/ Séparation

2/ Condamnation

3/ Identification

4/ Vérification

5/ Remise en fonctionnement

Bloquer les flux électriques avec la consignation électrique

La consignation électrique permet de bloquer l’accès à un flux électrique. Le système de condamnation électrique à utiliser dépend de l’environnement électrique et de la marque du tableau. On trouve 2 types de produit.

Bloque disjoncteur

Le bloque disjoncteur est un système de condamnation qui sert à interrompre l’alimentation électrique sur un tableau. Il convient aux atmosphères explosives, certains sont parfaitement adaptés à la haute tension ou au haut ampérage.

Consignation pour prise électrique

Le dispositif de consignation pour prise électrique sert à emprisonner les prises électriques et éviter tout branchement accidentel. Une fois la prise électrique enfermée, il convient de rajouter un cadenas de consignation pour sécuriser le dispositif de condamnation. Existe en modèle 120/240 Volts et 240/550 Volts.

Protéger les salariés contre les flux mécaniques et hydrauliques

La consignation mécanique permet de condamner l’ouverture d’une vanne et de mettre en sécurité le personnel en respect de la procédure mise en place.

Condamner le mécanisme de vanne avec la consignation de vanne

La consignation de vanne est la technique qui permet de condamner le mécanisme de la vanne pour bloquer l’arrivée d’un fluide dans un tuyau afin de mettre en sécurité les utilisateurs lors d’une opération de maintenance ou de contrôle technique. Ces dispositifs de condamnation peuvent s’utiliser pour les fluides industriels.

Consignation pneumatique

La consignation pneumatique empêche l’entrée d’air comprimé dans une machine, afin de bloquer sa mise en service pour des raisons de maintenance industrielle.

Le matériel de consignation

Le matériel de consignation est constitué de cadenas, moraillons, produits de consignation électrique et vanne, kits de consignation.

Condamner les machines électriques avec un cadenas de consignation

Le cadenas de consignation est un dispositif de condamnation des machines, qui respecte la procédure OSHA (un cadenas / une clé). Le cadenas de condamnation est disponible en différentes hauteurs et diamètres d’anse et de types de clés. Disponibles en fibres non conductrices pour les environnements électriques ou Atex, avec ou sans retenue de clé, en différents coloris.

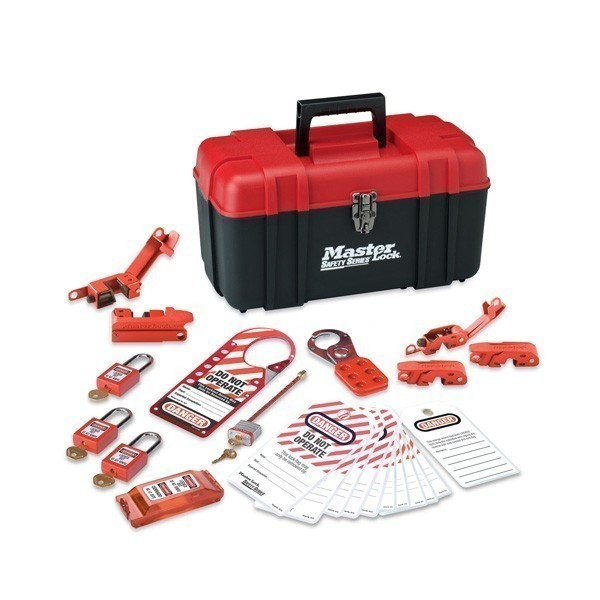

Avoir tous les éléments de conndamnation avec un kit de consignation

Le Kit de consignation comprend le matériel pour consigner les flux électriques, mécaniques et hydrauliques. Les différentes options de kits contiennent des cadenas, câbles, étiquettes et bloque-disjoncteurs.

Avoir tous les éléments de conndamnation BR, BS, BT ou BC avec un kit de consignation basse tension

Le Kit basse tension comprend le matériel de condamnation, mais est spécialement adapté pour les personnels ayant suivi une formation BS, BR, BT ou BC

Les accessoires de consignation

Les accessoires de consignation comprennent des moraillons, des boites de consignation, vérificateurs d’absence de tension, étiquettes de consignation, nappes et tabourets isolants, ainsi que des outils électriques.

FAQ de la procédure de consignation déconsignation

Afin d’éviter tout accident, chaque entreprise doit mettre en place une procédure de consignation déconsignation pour savoir qui intervient, dans quel périmètre, quel matériel ou accessoire de condamnation est utilisé.

Qu’est-ce qu’une procédure de consignation ?

Une procédure de consignation est un document interne à l’entreprise qui indique les intervenants autorisés, l’ordre et les étapes de la consignation ainsi que les différentes tâches à réaliser par les intervenants.

Quelles sont les étapes de la consignation ?

Selon les entreprises et leur environnement, les étapes peuvent varier ou changer. Les principales sont :

1/ La séparation, qui consiste à couper tous les conducteurs actifs et le neutre

2/ La condamnation, qui consiste à condamner la mise sous tension, à empêcher que le flux électrique, mécanique ou hydraulique ne soit rétabli par inadvertance

3/ L’identification, qui consiste à installer une étiquette ou un panneau pour informer que l’installation est hors tension

4/ La vérification, qui consiste à utiliser un voltmètre ou un ampèremètre pour contrôler toute absence de tension

5/ La mise à la terre, qui consiste à vérifier que l’installation n’a pas été remise sous tension

La déconsignation est une suite de procédures à mettre en place pour remettre en route les installations bloquées par la consignation pour maintenance ou mise en service d’une machine.

Qui est autorisé à consigner le matériel ?

Le personnel et/ou les intervenants extérieurs habilités par l’entreprise, qui ont suivi une formation sur les procédures, sont les seuls autorisés à consigner et déconsigner le matériel.

Quel matériel de consignation choisir ?

Seul le matériel validé par l’entreprise et en rapport avec les fluides à consigner peut être utilisé. Certaines entreprises peuvent interdire par exemple aux intervenants extérieurs de prendre leurs propres cadenas pour des raisons de sécurité.

Qu’est-ce qu’une attestation de consignation ?

L’attestation de consignation est un document qui stipule que le chargé de consignation a effectué toutes les opérations de consignation. L’objectif est de savoir qui est intervenu, à quel moment et sur quel poste. L’attestation est soit remise à un chargé de travaux, soit rangée dans une station de consignation.

Qu’est-ce qu’un VAT ?

Un VAT (Vérificateur d’Absence de Tension) est un instrument portable qui permet de détecter l’absence de tension alternative à proximité.

La fabrication des VAT est régie par les normes suivantes :

• EN 61243-3 pour la basse tension jusqu’à 1000 Volts
• EN 61243-1 et 61243-2 et 61243-5 pour la haute tension, à partir de 1000 Volts
• NF C 18-510 pour la prévention des risques électriques

Les marques de consignation distribuées par Abisco

Abisco vend principalement les produits de 2 fabricants.

Masterlock

Masterlock est un fabricant Américain, un des leaders mondiaux des matériels consignation. Sa gamme est large et complète dans le marché de la consignation de tout produit.

Brady

Brady est un fabricant Américain de matériel de consignation, qui propose des produits performants.
